Kabel do ziemi na działkę: YKY, YAKY, przekrój i montaż

Wybór odpowiedniego kabla do zasilenia działki to decyzja, która ma fundamentalne znaczenie dla bezpieczeństwa wszystkich użytkowników oraz funkcjonalności przyszłej infrastruktury. Odpowiednio dobrany przewód to gwarancja stabilnego zasilania, uniknięcia kosztownych awarii i możliwość rozwoju od podłączenia prostych urządzeń po zaawansowane systemy, takie jak ładowarki do samochodów elektrycznych czy fotowoltaika.

Bezpieczeństwo przede wszystkim: konsekwencje złego wyboru

Niewłaściwy dobór kabla do ziemi to prosta droga do poważnych problemów. Ryzyko przegrzewania, które może prowadzić do uszkodzenia izolacji, a w skrajnych przypadkach nawet do pożaru, jest realne, jeśli przekrój przewodu jest zbyt mały w stosunku do pobieranej mocy. Co gorsza, wadliwa instalacja może stanowić bezpośrednie zagrożenie porażeniem prądem. Częste awarie, przepalone bezpieczniki czy niestabilne napięcie to kolejne skutki bagatelizowania tej kwestii. Pamiętaj, że bezpieczeństwo Twoje, Twojej rodziny i przyszłych użytkowników działki jest absolutnym priorytetem, a jego fundamentem jest zgodność z obowiązującymi normami technicznymi.

Jak kabel wpływa na przyszłe możliwości Twojej działki (np. ładowarka do auta, fotowoltaika)?

Wybór odpowiedniego przekroju kabla to nie tylko kwestia obecnych potrzeb, ale przede wszystkim inwestycja w przyszłość Twojej działki. Zbyt cienki przewód, choć może wydawać się oszczędnością na początku, wkrótce okaże się wąskim gardłem. Czy planujesz w przyszłości zainstalować ładowarkę do samochodu elektrycznego? A może myślisz o pompach ciepła lub instalacji fotowoltaicznej? Te urządzenia generują znaczące obciążenia, a zbyt mały przekrój kabla uniemożliwi ich bezpieczne i efektywne podłączenie. Późniejsza wymiana takiego kabla, wymagająca ponownego wykonania wykopów i prac ziemnych, to ogromne koszty, które można uniknąć, podejmując świadomą decyzję już na etapie planowania przyłącza.

Poznaj fundamenty: Co musisz wiedzieć przed wizytą w hurtowni?

Zanim udasz się do sklepu lub hurtowni po kabel, warto zebrać kilka kluczowych informacji. Pozwoli Ci to uniknąć błędnych decyzji i dobrać produkt idealnie dopasowany do Twoich potrzeb. Oto, co powinieneś wiedzieć:

• Moc przyłączeniowa: To podstawowy parametr, który określa, jak duże obciążenie elektryczne będzie mogła przyjąć Twoja działka. Znajdziesz go w dokumencie zwanym „warunkami przyłączenia”, który otrzymasz od swojego lokalnego operatora sieci energetycznej.
• Planowana długość trasy kabla: Odległość od punktu przyłączenia (np. skrzynki energetycznej) do miejsca, gdzie będzie znajdować się główna rozdzielnica na działce, ma wpływ na wybór przekroju kabla ze względu na zjawisko spadku napięcia.
• Typ działki i jej przyszłe przeznaczenie: Czy jest to działka budowlana pod dom jednorodzinny, rekreacyjna z domkiem letniskowym, czy może teren pod działalność gospodarczą? Przeznaczenie wpłynie na wymagania dotyczące mocy i tym samym przekroju kabla.

YKY czy YAKY? Rozszyfrowujemy oznaczenia i wybieramy materiał

Kabel miedziany (YKY): Kiedy jest absolutnie niezbędny?

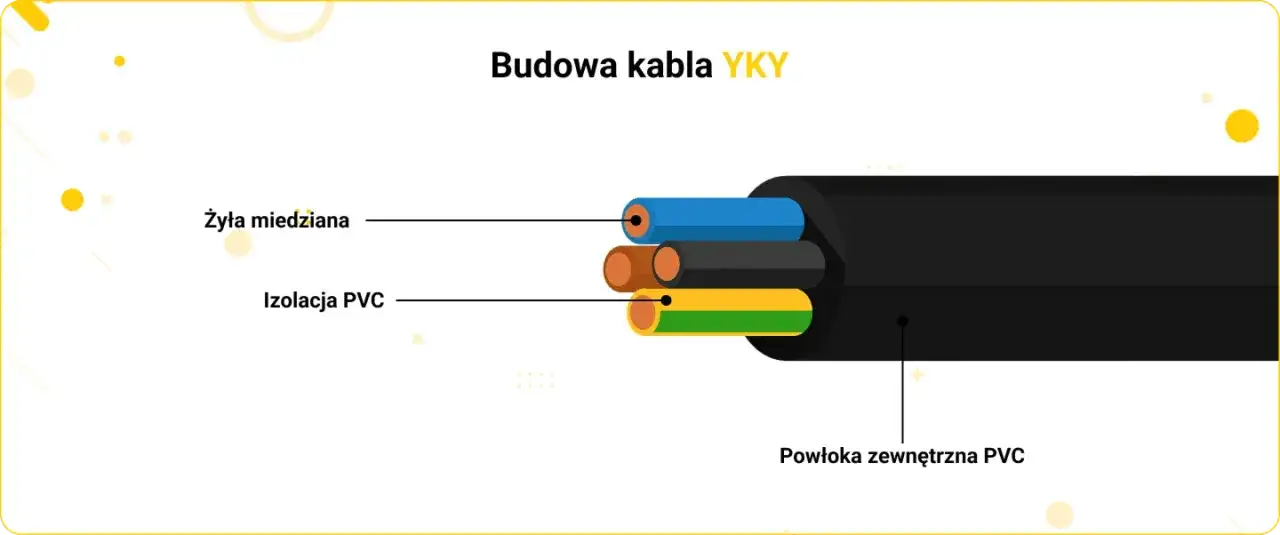

Kabel typu YKY to najczęściej wybierane i rekomendowane rozwiązanie do zasilania działek budowlanych i rekreacyjnych w Polsce. Jego budowa opiera się na żyłach wykonanych z miedzi, co gwarantuje doskonałą przewodność elektryczną i niskie straty energii. Izolacja oraz zewnętrzna powłoka wykonane są z polwinitu (Y), co zapewnia mu odpowiednią ochronę przed wilgociącią i uszkodzeniami mechanicznymi podczas układania w ziemi (K). Główne zalety YKY to jego większa wytrzymałość mechaniczna w porównaniu do kabli aluminiowych, lepsza przewodność (co oznacza mniejsze spadki napięcia na tej samej długości) oraz większa odporność na procesy utleniania. To właśnie dlatego jest to standardowe i najbardziej pewne rozwiązanie do zasilania domów jednorodzinnych.

Kabel aluminiowy (YAKY): Czy oszczędność zawsze się opłaca?

Kabel YAKY stanowi alternatywę dla droższego YKY. Jego główną cechą są żyły wykonane z aluminium (A). Choć na pierwszy rzut oka może wydawać się atrakcyjny cenowo, jego stosowanie wiąże się z pewnymi kompromisami. Aluminium ma mniejszą przewodność niż miedź, co oznacza, że dla uzyskania tej samej obciążalności prądowej, konieczne jest zastosowanie kabla o większym przekroju. Aluminium jest również bardziej kruche i podatne na uszkodzenia mechaniczne, a także bardziej skłonne do utleniania się, co może wpływać na jakość połączeń w dłuższej perspektywie. Z tego względu YAKY jest często stosowany na bardzo długich odcinkach, gdzie względy ekonomiczne przeważają nad innymi czynnikami, lub tam, gdzie wymagania dotyczące obciążenia są niższe.

Porównanie w pigułce: Wytrzymałość, cena i zastosowanie

Aby ułatwić podjęcie decyzji, przygotowałem tabelę porównującą kluczowe cechy obu typów kabli:

Moc przyłączeniowa a przekrój kabla: Jak nie popełnić kosztownego błędu?

Gdzie znaleźć informację o mocy przyłączeniowej dla Twojej działki?

Kluczowym dokumentem, który musisz posiadać, planując przyłącze energetyczne, są „warunki przyłączenia” wydane przez lokalnego operatora sieci dystrybucyjnej (np. PGE, Tauron, Enea, Energa). To w tym dokumencie znajdziesz informację o przyznanej mocy przyłączeniowej dla Twojej działki. Jest to wartość, która określa maksymalne obciążenie, jakie Twoja instalacja będzie mogła bezpiecznie przyjąć z sieci. Nie lekceważ tego dokumentu stanowi on podstawę do dalszych obliczeń i doboru odpowiedniego kabla.

Standardowe przekroje w polskim budownictwie: 5x10 vs 5x16 mm²

W przypadku budowy domu jednorodzinnego w Polsce, standardem jest przyłącze trójfazowe, co oznacza, że potrzebujesz kabla 5-żyłowego. Najczęściej spotykane moce przyłączeniowe wahają się w przedziale od 12 kW do 25 kW. Dla mocy przyłączeniowej do około 20 kW zazwyczaj wystarczający jest kabel o przekroju 5x10 mm². Jeśli jednak Twoje warunki przyłączenia przewidują moc powyżej 20 kW, zdecydowanie powinieneś wybrać kabel o przekroju 5x16 mm². Zastosowanie kabla o zbyt małym przekroju dla danej mocy jest jednym z najczęstszych i najpoważniejszych błędów, prowadzącym do przegrzewania i ryzyka pożaru.

Jak odległość od skrzynki energetycznej wpływa na grubość przewodu?

Nawet jeśli moc przyłączeniowa jest odpowiednia, a wybrany przekrój kabla wydaje się wystarczający, musisz wziąć pod uwagę jeszcze jeden czynnik: długość trasy, na jakiej kabel będzie układany. Im dłuższy odcinek od punktu przyłączenia (np. złącza kablowego) do głównej rozdzielnicy na działce, tym większy jest tzw. spadek napięcia. Jest to naturalne zjawisko fizyczne. Aby zapewnić stabilne i prawidłowe napięcie docierające do odbiorników, zwłaszcza na długich dystansach, może być konieczne zastosowanie kabla o większym przekroju niż wynikałoby to tylko z samej mocy przyłączeniowej. Warto skonsultować to z elektrykiem, który pomoże obliczyć dopuszczalny spadek napięcia dla Twojej konkretnej sytuacji.

Układanie kabla w ziemi krok po kroku zgodnie z polskimi normami

Prawidłowa głębokość wykopu: 70 cm to absolutne minimum

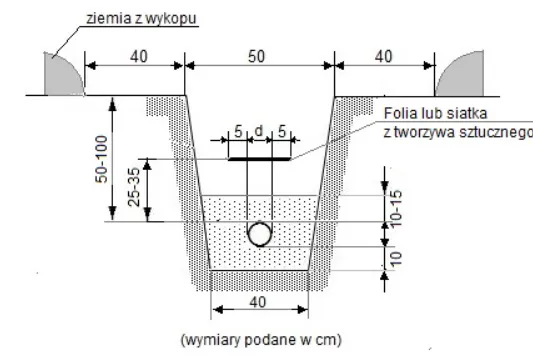

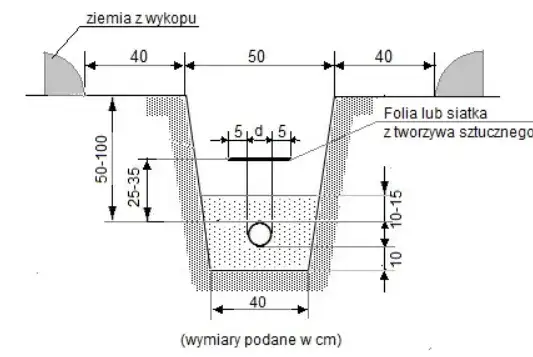

Bezpieczeństwo układania kabla w ziemi zaczyna się od odpowiedniej głębokości wykopu. Zgodnie z polskimi normami, minimalna głębokość, na jakiej należy ułożyć kabel elektroenergetyczny, to 70 centymetrów. Jest to standardowa głębokość, która chroni kabel przed przypadkowymi uszkodzeniami podczas prac ogrodowych czy innych robót ziemnych. Należy jednak pamiętać, że w miejscach szczególnie narażonych, takich jak drogi dojazdowe, podjazdy czy wjazdy na działkę, ta głębokość musi być zwiększona do minimum 100 centymetrów. Zapewnia to dodatkową ochronę przed naciskiem pojazdów.

Ochrona to podstawa: Rola piasku i niebieskiej folii ostrzegawczej

Sama głębokość to nie wszystko. Kabel powinien być odpowiednio zabezpieczony przed uszkodzeniami mechanicznymi. Dlatego kluczowe jest zastosowanie podsypki i obsypki z piasku. Po wykopaniu dołu, na jego dnie należy wysypać około 10-centymetrową warstwę piasku, na której spocznie kabel. Następnie kabel należy przysypać kolejnymi 10 centymetrami piasku. Taka warstwa działa jak amortyzator i chroni przewód przed ostrymi kamieniami czy korzeniami. Kolejnym ważnym elementem jest niebieska folia ostrzegawcza, którą należy ułożyć około 25-30 cm nad kablem. Jest to sygnał dla przyszłych wykonawców prac ziemnych, że w tym miejscu znajduje się instalacja elektroenergetyczna.

Kiedy musisz zastosować rurę osłonową (peszel Arot)?

W niektórych miejscach kabel jest szczególnie narażony na uszkodzenia mechaniczne. W takich sytuacjach bezwzględnie konieczne jest zastosowanie rury osłonowej typu Arot. Jest to specjalna, karbowana rura dwuwarstwowa, która zapewnia dodatkową ochronę. Szczególnie należy ją stosować:

• Pod wjazdami na działkę i podjazdami, gdzie kabel będzie narażony na nacisk kół pojazdów.
• W miejscach, gdzie istnieje ryzyko uszkodzenia mechanicznego, np. w pobliżu fundamentów budynków, w miejscach planowanych do wykopów w przyszłości.
• Przy przejściu kabla przez linie ogrodzenia lub inne konstrukcje.

Zastosowanie rury Arot w tych newralgicznych punktach to gwarancja długowieczności i bezpieczeństwa instalacji.

Najczęstsze błędy wykonawcze, których musisz uniknąć

Podczas samodzielnego układania kabla w ziemi łatwo o błędy, które mogą mieć poważne konsekwencje. Oto lista najczęściej popełnianych pomyłek, których należy bezwzględnie unikać:

• Niewystarczająca głębokość wykopu: Układanie kabla zbyt płytko naraża go na uszkodzenia.
• Brak warstw piasku: Pominięcie podsypki i obsypki z piasku osłabia ochronę mechaniczną kabla.
• Brak folii ostrzegawczej: Zwiększa ryzyko przypadkowego uszkodzenia kabla w przyszłości.
• Nieprawidłowe połączenia kablowe: Luźne lub źle zaizolowane połączenia to potencjalne źródło awarii i zagrożenia.
• Pominięcie rur osłonowych: Brak zastosowania rur Arot w miejscach narażonych na uszkodzenia mechaniczne.
• Układanie kabla w pobliżu innych instalacji: Należy zachować odpowiednie odległości od innych przewodów (np. gazowych, wodnych).

Formalności, bez których nie popłynie prąd

Warunki przyłączenia od operatora Twoja mapa drogowa

Proces uzyskania zasilania elektrycznego na działce rozpoczyna się od złożenia wniosku do lokalnego operatora sieci dystrybucyjnej. Po rozpatrzeniu wniosku otrzymasz dokument zwany „warunkami przyłączenia”. To niezwykle ważny dokument, który stanowi swoistą mapę drogową całego procesu. Precyzuje on między innymi: wymaganą moc przyłączeniową, miejsce montażu złącza kablowego, a także typ i wartość zabezpieczeń, które będą musiały zostać zainstalowane. Bez spełnienia tych warunków, dalsze kroki będą niemożliwe.

Dlaczego podłączenie musi wykonać elektryk z uprawnieniami SEP?

Chociaż prace ziemne, takie jak wykopanie dołu i ułożenie kabla na podsypce, można wykonać samodzielnie, aby obniżyć koszty, to wszystkie prace związane z podłączeniem do sieci energetycznej oraz wykonaniem instalacji elektrycznej w budynku muszą być bezwzględnie powierzone wykwalifikowanemu elektrykowi posiadającemu ważne uprawnienia budowlane w zakresie elektroenergetycznym, czyli tzw. uprawnienia SEP (Stowarzyszenia Elektryków Polskich). Jest to wymóg prawny i gwarancja bezpieczeństwa. Nieprawidłowe podłączenie może prowadzić do awarii sieci, uszkodzenia sprzętu, a nawet zagrożenia życia.

Odbiór instalacji i pomiary: Ostatni krok do własnej energii

Po wykonaniu wszystkich prac instalacyjnych, zarówno tych ziemnych, jak i tych wewnątrz budynku, następuje kluczowy etap odbioru. Przed zawarciem umowy z dostawcą energii elektrycznej, konieczne jest przeprowadzenie szeregu pomiarów przez uprawnionego elektryka. Dotyczą one między innymi rezystancji izolacji kabli i urządzeń oraz skuteczności ochrony przeciwporażeniowej. Wyniki tych pomiarów są dokumentowane w postaci protokołu odbioru instalacji. Dopiero posiadanie tego protokołu, wraz z innymi wymaganymi dokumentami, umożliwia zawarcie umowy z operatorem i uruchomienie zasilania na Twojej działce.

Przeczytaj również: Jaki kabel do pada PS4 – uniknij problemów z ładowaniem kontrolera

Twoja działka zasługuje na solidne fundamenty podsumowanie kluczowych kroków

Wybór i prawidłowe ułożenie kabla do ziemi to inwestycja, która procentuje przez lata, zapewniając bezpieczeństwo i komfort użytkowania Twojej działki. Mam nadzieję, że ten artykuł rozwiał Twoje wątpliwości i dostarczył praktycznej wiedzy, która pozwoli Ci świadomie przejść przez proces przyłączenia energetycznego, unikając kosztownych błędów i potencjalnych zagrożeń.

Kluczowe wnioski na drodze do zasilenia działki:

• Bezpieczeństwo przede wszystkim: Zawsze wybieraj kable o odpowiednim przekroju (najczęściej YKY 5x10 mm² lub 5x16 mm²) dopasowanym do mocy przyłączeniowej i długości trasy, aby zapobiec przegrzewaniu i awariom.
• Prawidłowe układanie to podstawa: Pamiętaj o minimalnej głębokości 70 cm (100 cm pod drogami), podsypce i obsypce z piasku oraz folii ostrzegawczej. W newralgicznych miejscach stosuj rurę osłonową Arot.
• Formalności i profesjonalizm: Zawsze opieraj się na warunkach przyłączenia od operatora i zleć wszelkie podłączenia elektrykowi z uprawnieniami SEP.

Z mojego doświadczenia wynika, że kluczem do sukcesu jest dokładne zaplanowanie całego procesu i nieignorowanie żadnego z etapów, nawet tych pozornie najmniej istotnych, jak przygotowanie podsypki czy odpowiednia głębokość wykopu. Wiele osób skupia się tylko na zakupie kabla, zapominając o równie ważnych kwestiach montażu i formalności. Pamiętaj, że solidne wykonanie na każdym etapie to gwarancja spokoju na lata.

A jakie są Twoje doświadczenia z przyłączaniem prądu na działce? Czy napotkałeś jakieś szczególne trudności lub masz własne sprawdzone sposoby na uniknięcie błędów? Podziel się swoją opinią w komentarzach poniżej!
