W dalszej części przedstawimy również informacje na temat różnych typów kabli i gniazd, które mogą być używane w domowych sieciach. Dzięki tym wskazówkom, każdy będzie mógł samodzielnie wykonać to zadanie, a także zrozumieć, jak sprawdzić poprawność połączenia.
Kluczowe informacje:- Do podłączenia kabla internetowego potrzebne są odpowiednie narzędzia, takie jak obcinacz do kabli i narzędzie LSA.
- Proces podłączenia obejmuje odizolowanie kabla, rozdzielenie przewodów według kolorów i podłączenie ich do gniazda RJ45.
- Ważne jest, aby stosować się do standardów EIA-TIA, aby uniknąć problemów z połączeniem.
- Sprawdzanie poprawności połączenia można przeprowadzić za pomocą testera kabli.
- Wybór odpowiednich kabli i gniazd ma znaczenie dla jakości połączenia internetowego.
Jak prawidłowo podłączyć kabel internetowy do gniazda - krok po kroku
Aby prawidłowo podłączyć kabel internetowy do gniazda, należy wykonać kilka istotnych kroków. Proces ten obejmuje odpowiednie przygotowanie, odizolowanie przewodów oraz ich podłączenie do gniazda RJ45. Każdy z tych etapów jest kluczowy dla zapewnienia stabilnego i funkcjonalnego połączenia internetowego.
W pierwszej kolejności, przed rozpoczęciem podłączania kabla, warto zgromadzić wszystkie niezbędne narzędzia i materiały. Dzięki temu unikniemy niepotrzebnych przerw w pracy i skupimy się na efektywnym wykonaniu zadania. Pamiętaj, że każdy krok ma swoje znaczenie, a pominięcie któregokolwiek z nich może prowadzić do problemów z połączeniem.
Przygotowanie narzędzi i materiałów do podłączenia kabla
Do podłączenia kabla internetowego potrzebne będą następujące narzędzia i materiały: obcinacz do kabli, narzędzie LSA do osadzenia przewodów w gnieździe oraz opcjonalnie tester kabli sieciowych. Obcinacz do kabli umożliwia precyzyjne przycinanie kabla do odpowiedniej długości, natomiast narzędzie LSA ułatwia prawidłowe umieszczenie przewodów w gnieździe. Tester kabli jest przydatny do weryfikacji poprawności połączeń po zakończeniu pracy.
- Obcinacz do kabli - służy do przycinania kabla na odpowiednią długość.
- Narzędzie LSA - ułatwia osadzanie przewodów w gniazdach RJ45.
- Tester kabli sieciowych - pozwala na sprawdzenie poprawności połączenia po zakończeniu instalacji.
Krok 1: Odizolowanie kabla i rozdzielenie przewodów

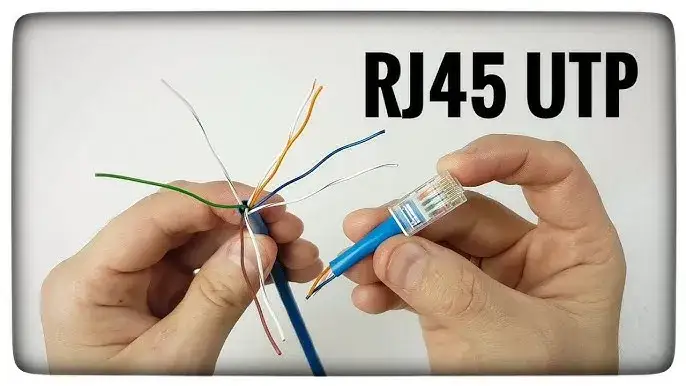

Po przygotowaniu narzędzi, czas na odizolowanie kabla. Należy usunąć zewnętrzną powłokę kabla, pozostawiając około 5 cm nieosłoniętych przewodów. Następnie, przewody powinny być rozdzielone według kolorów, co jest istotne dla ich prawidłowego podłączenia. W każdej parze znajduje się przewód kolorowy oraz przewód z pasem, na przykład brązowy i brązowy z białym pasem. Dobrze wykonane odizolowanie i rozdzielenie przewodów jest kluczowe dla późniejszych etapów instalacji.

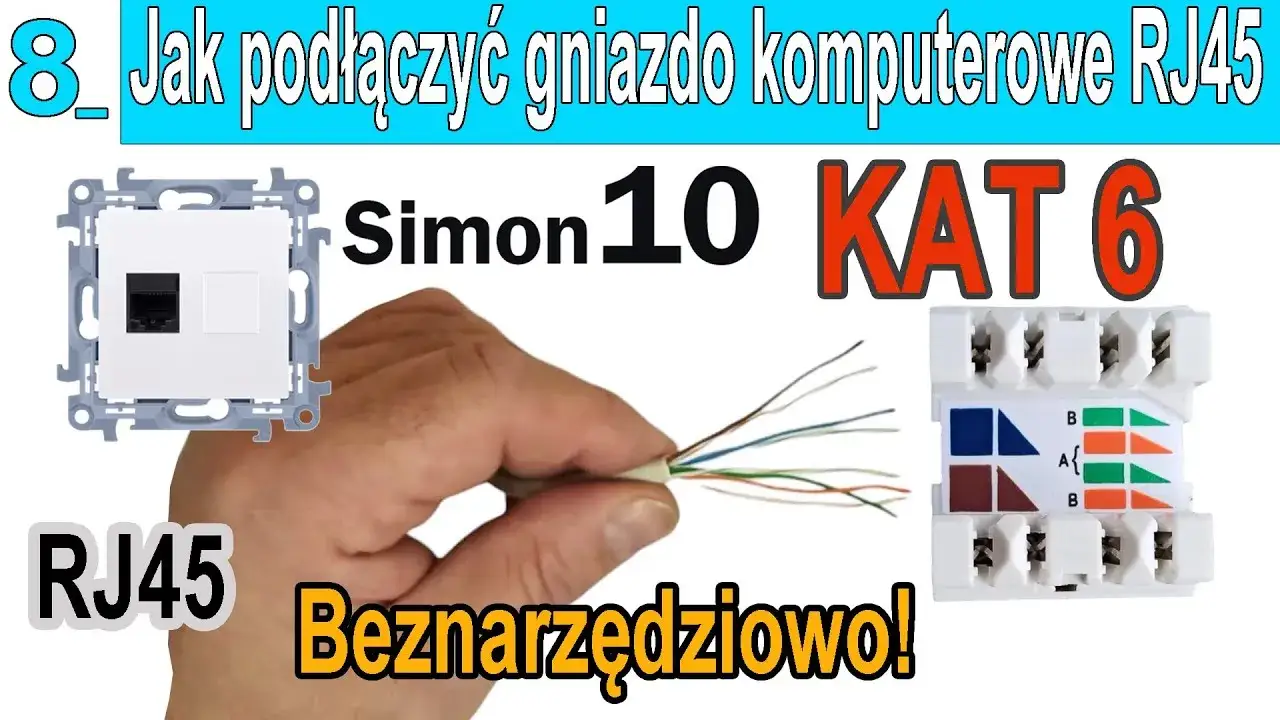

Krok 2: Podłączenie przewodów do gniazda RJ45
Po odizolowaniu i rozdzieleniu przewodów, czas na podłączenie ich do gniazda RJ45. Ważne jest, aby stosować się do jednego z dwóch standardów okablowania: EIA-TIA 568A lub EIA-TIA 568B. Standard EIA-TIA 568A ustala, że kolejność przewodów powinna być następująca: biało-zielony, zielony, biało-pomarańczowy, niebieski, biało-niebieski, pomarańczowy, biało-brązowy, brązowy. W przypadku standardu EIA-TIA 568B kolejność zmienia się, a pomarańczowe przewody są zamienione miejscami z zielonymi.
Przy podłączaniu przewodów do gniazda RJ45, upewnij się, że każda para przewodów jest umieszczona w odpowiednich szczelinach. Przewody powinny być włożone głęboko, aż do momentu, gdy usłyszysz charakterystyczny klik, co oznacza, że są prawidłowo osadzone. Po umieszczeniu wszystkich przewodów w gnieździe, można zamocować pokrywę gniazda, co zabezpieczy połączenie i zapobiegnie przypadkowemu wysunięciu się przewodów.
Podczas podłączania przewodów zwróć uwagę na to, aby nie pomieszać kolorów, ponieważ błędne połączenie może prowadzić do problemów z sygnałem. Prawidłowe podłączenie według standardów EIA-TIA zapewni stabilne i wydajne połączenie internetowe. Po zakończeniu instalacji warto sprawdzić poprawność połączenia przy użyciu testera kabli, co pozwoli upewnić się, że wszystko działa jak należy.
Zbyt krótkie lub zbyt długie odcinki kabla
Długość kabla internetowego ma kluczowe znaczenie dla jakości połączenia. Zbyt krótki kabel może powodować problemy z zasięgiem, co utrudnia stabilne połączenie. Z kolei zbyt długi kabel może prowadzić do osłabienia sygnału, co z kolei wpływa na prędkość i jakość transmisji danych. Optymalna długość kabla Ethernet powinna wynosić do 100 metrów, aby zapewnić maksymalną wydajność.W przypadku, gdy potrzebujesz połączenia na większą odległość, warto rozważyć użycie switcha lub repeatera, które pomogą wzmocnić sygnał. Zawsze warto również sprawdzić, czy kabel nie jest uszkodzony oraz czy nie jest narażony na zakłócenia elektromagnetyczne, co może również wpływać na jego działanie. Pamiętaj, aby dostosować długość kabla do swoich potrzeb, aby uniknąć problemów z połączeniem.Użycie testera kabli do weryfikacji połączeń
Aby upewnić się, że połączenie internetowe działa prawidłowo, warto skorzystać z testera kabli. Proces testowania jest prosty: najpierw należy podłączyć jeden koniec kabla do testera, a drugi do gniazda RJ45. Po włączeniu urządzenia tester automatycznie sprawdzi, czy wszystkie przewody są prawidłowo podłączone i czy nie występują przerwy w sygnale. W przypadku, gdy tester sygnalizuje błąd, oznacza to, że konieczne może być ponowne podłączenie przewodów lub sprawdzenie ich stanu.
Warto również zwrócić uwagę na typ testera, który zamierzamy używać. Niektóre modele oferują dodatkowe funkcje, takie jak możliwość sprawdzenia długości kabla czy diagnostyki zakłóceń. Wybierając tester, upewnij się, że spełnia on Twoje potrzeby i jest wystarczająco precyzyjny, aby skutecznie weryfikować połączenia.
Diagnostyka problemów z połączeniem internetowym
Gdy napotkasz problemy z połączeniem internetowym, istnieje kilka kroków diagnostycznych, które można podjąć. Pierwszym krokiem jest sprawdzenie, czy kabel jest prawidłowo podłączony do gniazda oraz czy nie ma widocznych uszkodzeń. Warto również zweryfikować, czy urządzenia, takie jak router czy modem, działają poprawnie i są włączone.
Jeśli problemy nadal występują, spróbuj zrestartować router oraz sprawdzić ustawienia sieciowe na swoim urządzeniu. Czasami pomocne może być również podłączenie innego kabla Ethernet, aby wykluczyć możliwość uszkodzenia aktualnie używanego. Dzięki tym technikom diagnostycznym możesz szybko zidentyfikować i rozwiązać problemy z połączeniem.
Różnice między kablami ekranowanymi a nieekranowanymi
Kable ekranowane i nieekranowane różnią się przede wszystkim w sposobie ochrony przed zakłóceniami elektromagnetycznymi. Kable ekranowane (STP - Shielded Twisted Pair) posiadają dodatkową warstwę ochronną, która minimalizuje wpływ zakłóceń z zewnątrz, co czyni je idealnym rozwiązaniem w miejscach o dużym natężeniu sygnałów elektromagnetycznych, takich jak biura czy zakłady przemysłowe. Z kolei kable nieekranowane (UTP - Unshielded Twisted Pair) są prostsze w budowie i tańsze, ale mogą być bardziej podatne na zakłócenia, co może wpływać na jakość sygnału w trudnych warunkach.
Wybór między tymi dwoma typami kabli powinien być uzależniony od specyficznych potrzeb danej instalacji. Jeśli planujesz instalację w obszarze z dużą ilością urządzeń elektronicznych, warto zainwestować w kable ekranowane. Natomiast w prostszych zastosowaniach domowych, gdzie zakłócenia są minimalne, kable nieekranowane będą wystarczające i bardziej ekonomiczne.
Jakie gniazda RJ45 są najlepsze do różnych zastosowań
Wybór odpowiedniego gniazda RJ45 jest kluczowy dla zapewnienia stabilności połączenia. Do zastosowań domowych najczęściej rekomendowane są gniazda standardowe, które oferują dobrą jakość sygnału przy umiarkowanej cenie. W przypadku bardziej wymagających środowisk, takich jak biura, warto rozważyć gniazda ekranowane, które zapewniają lepszą ochronę przed zakłóceniami elektromagnetycznymi.
Dla instalacji w trudnych warunkach, takich jak miejsca narażone na wilgoć czy skrajne temperatury, dostępne są również gniazda z dodatkowymi zabezpieczeniami. Wybierając gniazdo RJ45, zwróć uwagę na jego specyfikację oraz materiały, z których jest wykonane, aby zapewnić długotrwałe i niezawodne połączenie.
Jak wybrać najlepsze akcesoria do instalacji kabli internetowych
Wybór odpowiednich akcesoriów do instalacji kabli internetowych, takich jak gniazda RJ45, switches czy złączki, ma kluczowe znaczenie dla jakości i wydajności połączenia. Na przykład, inwestycja w switcha zarządzalnego może znacznie poprawić zarządzanie ruchem sieciowym, co jest szczególnie istotne w większych sieciach biurowych. Takie urządzenia oferują zaawansowane funkcje, takie jak monitorowanie ruchu, co pozwala na optymalizację wydajności i szybsze rozwiązywanie problemów.
Warto również zwrócić uwagę na kable o wyższej kategorii, takie jak Cat 6a czy Cat 7, które oferują lepszą przepustowość i są bardziej odporne na zakłócenia. W miarę jak technologia rozwija się, a potrzeby użytkowników rosną, zastosowanie nowoczesnych akcesoriów staje się kluczowe dla zapewnienia przyszłościowej i wydajnej infrastruktury sieciowej. Wybierając akcesoria, warto również rozważyć ich kompatybilność z przyszłymi technologiami, co zapewni długoterminowe korzyści.
